Le rôle essentiel des équipements de criblage minier dans le traitement moderne des minéraux

Dans le traitement moderne des minéraux, le traitement du minerai brut est un processus continu et très exigeant. L’équipement de criblage minier sert de gardien fondamental au sein de ce système, déterminant directement l’efficacité de l’extraction en amont et du raffinage en aval. Qu’il s’agisse de minerais métalliques, de minéraux industriels ou d’agrégats de construction, les matériaux extraits du site de dynamitage présentent une grande non-uniformité en taille. Des équipements de criblage minier industriel sont déployés pour classer ces matériaux en vrac en fractions de taille spécifique, garantissant ainsi que chaque étape ultérieure de la production reçoit une alimentation correctement calibrée.

Au sein des circuits de concassage, broyage et concentration, les performances de équipement de criblage minier a un impact direct sur la métallurgie globale de l’usine et sur les coûts d’exploitation. Par exemple, placer des machines de criblage robustes devant un concasseur primaire (un processus connu sous le nom de scalping) élimine les fines qui sont déjà en dessous du réglage de décharge du concasseur. En empêchant ces fines pré-calibrées d'entrer dans la chambre de concassage, les opérateurs peuvent éliminer la consommation d'énergie inutile, minimiser le broyage excessif (qui crée des ultrafines invendables) et réduire considérablement l'usure des composants internes. En tant que fournisseur mondialement reconnu, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. intègre l'ingénierie structurelle robuste dans sa R&D de produits standard pour garantir que son équipement de criblage minier s'adapte parfaitement aux circuits de concassage de haute capacité, réduisant ainsi le coût total par tonne pour les exploitants miniers.

Le succès opérationnel d'une usine de traitement est évalué au moyen de mesures d'ingénierie strictes, principalement l'efficacité du criblage, la capacité de débit et la durée de vie du pont. L'efficacité du criblage mesure le pourcentage de matériaux sous-dimensionnés qui passent avec succès à travers les ouvertures du tamis par rapport à ceux qui sont transportés par erreur dans le flux surdimensionné. Atteindre une efficacité de criblage élevée avec une capacité de débit massive nécessite un équilibre précis entre la force mécanique, l’inclinaison du plateau et une vitesse de déplacement optimisée des matériaux. Si le matériau se déplace trop rapidement, le temps de rétention est insuffisant, entraînant une contamination croisée du produit ; s'il se déplace trop lentement, un épais lit de matériau se forme, obstruant les ouvertures de l'écran et obstruant le circuit.

De plus, étant donné que les particules de minerai sont très abrasives et transportent souvent une énergie cinétique d'impact importante, la durée de vie du tamis et du cadre structurel sous-jacent dicte la disponibilité opérationnelle de l'usine. Une défaillance prématurée d’un seul plateau de criblage entraîne des temps d’arrêt imprévus, interrompant l’ensemble de la chaîne de traitement. Pour répondre à ces exigences industrielles extrêmes, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. fabrique ses équipements sous la stricte certification du système de qualité ISO9001, garantissant que chaque ensemble châssis, traverse et excitatrice est construit pour résister à des contraintes cycliques prolongées et à des charges à fort impact.

Pour optimiser ces lignes de traitement, les ingénieurs doivent évaluer les paramètres de conception mécanique des unités de criblage. Le tableau ci-dessous présente les principaux paramètres opérationnels qui définissent les performances et les limites d'application des équipements de criblage minier robuste :

Paramètres opérationnels de base de l’équipement de criblage minier

En ajustant précisément ces paramètres, l’équipement de criblage minier peut être adapté pour gérer divers profils géologiques, depuis les minerais humides et collants riches en argile jusqu’aux granites hautement abrasifs. La mise en œuvre de machines certifiées et fortement renforcées permet aux opérations de traitement des granulats, d'extraction de roches dures et de recyclage des déchets de construction de maintenir une production continue de haute capacité avec des cycles de maintenance prévisibles et allongés.

Classification technique et technologies de base des équipements de criblage minier industriel

L'efficacité technique de équipement de criblage minier s'appuie fortement sur les profils de mouvement mécaniques intégrés au châssis de la machine. Les écrans industriels ne font pas que secouer les matériaux ; ils soumettent le gisement de minerai en vrac à des trajectoires mathématiques calculées conçues pour induire une stratification des particules. La stratification est le processus par lequel les particules fines migrent vers le bas à travers le lit de matériau pour entrer en contact avec le tamis, tandis que les particules plus grosses montent vers le haut. Pour y parvenir, les équipements de criblage minier modernes utilisent trois profils de mouvement principaux : circulaire, linéaire et elliptique.

Les équipements de criblage à mouvement circulaire fonctionnent généralement à une inclinaison de 15° à 20° et sont entraînés par un seul mécanisme à arbre excentrique. Ce profil crée une trajectoire de projection circulaire uniforme qui fait constamment rouler le matériau, ce qui le rend très efficace pour la classification primaire et secondaire de grande capacité des minerais grossiers. L'équipement à mouvement linéaire utilise deux arbres excentriques synchronisés et contrarotatifs. Les forces latérales s'annulent, laissant une course directionnelle et linéaire généralement inclinée à 45° par rapport à la surface de l'écran. Ce profil linéaire permet à l'équipement de criblage minier de fonctionner complètement horizontalement ou même avec une légère inclinaison vers le haut, ce qui en fait la norme industrielle pour les applications de calibrage, de lavage et de déshydratation de précision. Le mouvement elliptique combine les avantages des deux profils ; son angle de projection variable change sur toute la longueur du pont, accélérant le matériau à l'extrémité d'alimentation pour amincir le lit et le ralentissant à l'extrémité de décharge pour garantir un dimensionnement final précis.

Anatomie structurelle des équipements de criblage minier haute performance

Le cadre structurel de tout équipement de criblage minier fonctionnant dans des circuits de minerais à usage intensif doit résister à des forces cycliques destructrices continues, souvent entre 4 g et 6 g d'accélération. Atteindre la longévité structurelle dans ces conditions nécessite une ingénierie mécanique spécialisée et une fabrication de haute précision.

• Plaques latérales et poutres transversales : Les plaques latérales supportent la charge structurelle, tandis que les poutres transversales les relient et soutiennent le support de l'écran. Le soudage de ces composants crée des contraintes résiduelles internes qui conduisent rapidement à des fissures de fatigue dans des conditions de vibrations élevées. Un équipement de criblage minier haute performance évite entièrement le soudage dans les zones à fortes contraintes, en utilisant des boulons (fixations mécaniques serties à froid) pour fixer les poutres transversales aux plaques latérales. Cette conception offre une force de serrage uniforme et une flexibilité sous charge.
• Mécanismes d'excitation : L'excitateur est le cœur mécanique de l'unité de criblage. Il utilise des contrepoids excentriques réglables montés sur un arbre robuste pour générer la force centrifuge requise. Ces arbres fonctionnent sur des roulements à rotule sur rouleaux spécialisés conçus avec des cages en laiton renforcé pour supporter des charges d'impact continues et des températures de fonctionnement élevées.
• Sélection du support d'écran : La limite où la machinerie interagit avec le minerai est le support de tamisage. Le choix du média affecte directement à la fois l’efficacité du criblage et les temps d’arrêt opérationnels.

Pour répondre à ces normes structurelles exigeantes, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. applique une analyse avancée par éléments finis (FEA) pendant sa phase de R&D pour simuler les contraintes structurelles et éliminer les points de fatigue potentiels avant le début de la fabrication. Opérant à partir de sa principale base de production située à Qidong (parc industriel de la nouvelle zone de Shanghai Pudong), la société construit ses équipements de criblage minier industriel avec des plaques latérales à parois épaisses et des boîtiers d'excitateurs usinés avec précision. Ce processus de fabrication de haute qualité garantit la fiabilité structurelle des usines de traitement de granulats et de minéraux à usage intensif dans le monde entier.

Pour guider le processus de sélection technique, les différences structurelles et de performances entre les matériaux de criblage standard utilisés dans les équipements de criblage minier robustes sont comparées ci-dessous :

Comparaison technique des matériaux de support d'écran

Comprendre ces distinctions techniques permet aux exploitants miniers de configurer correctement leur équipement de criblage minier pour leurs défis géologiques spécifiques. Associer le bon profil de mouvement à un boulonnage structurel robuste et à un support de criblage optimisé minimise les temps d'arrêt imprévus et garantit une capacité de traitement stable et à long terme.

Classifications industrielles : sélection du bon équipement de criblage minier pour des applications de minerai spécifiques

Les équipements de criblage minier sont classés en catégories distinctes en fonction de leur conception, de leur positionnement dans la chaîne de production et de leur réponse physique à différents types de matériaux. La sélection de la classification correcte dépend des caractéristiques du matériau d'alimentation, telles que la distribution granulométrique, les niveaux d'humidité et l'abrasivité globale.

Écran Grizzly robuste pour le scalpage primaire

Le Écran Grizzly est positionné à l'avant du circuit de traitement des minéraux, recevant directement les matériaux tout-venant (ROM) des camions de transport, des excavatrices ou des trémies de décharge. Sa fonction principale d'ingénierie est de manipuler des rochers massifs et lourds et d'éliminer les fines sous-dimensionnées avant que le matériau n'entre dans un concasseur primaire.

• Objectif de conception : Lese machines utilize heavy-duty, tapered, step-deck steel bars instead of traditional woven mesh. The bars are wider at the feed end and narrower at the discharge end, a deliberate design feature that prevents large rocks from jamming (pegging) between the gaps.
• Impact sur les applications : En éliminant les particules déjà plus petites que le réglage de décharge du concasseur principal, le Écran Grizzly protège les concasseurs en aval du tassement, minimise la consommation de revêtement d'usure et optimise le débit global du circuit. Entraînées par de lourds arbres excentriques et soutenues par des ressorts d'isolation en acier robustes, ces unités absorbent les impacts intenses d'énergie cinétique des chutes de pierres sans subir de dommages structurels.

Tamis haute fréquence pour la classification des particules fines et la déshydratation

Lors du traitement de boues minérales fines, de sable de silice ou de fines de minerai de fer de moins de 2 mm, les tamis vibrants standards deviennent inefficaces en raison de la tension superficielle et de l'aveuglement du matériau. Le Écran haute fréquence résout ce problème en concentrant l'énergie mécanique directement sur le lit de matériau plutôt que de faire vibrer l'ensemble du châssis de la machine.

• Objectif de conception : Fonctionnant à des vitesses allant jusqu'à 3 000 tr/min avec une faible amplitude de course, cette catégorie d'équipement de criblage minier délivre des forces d'accélération intenses directement sur la toile de criblage.
• Impact sur les applications : Ce mouvement à haute fréquence perturbe la tension superficielle des boues humides, disperse les fines particules agglomérées et force rapidement le fluide à travers les ouvertures des mailles. Cela en fait une solution idéale pour les circuits de classification fine de précision et de déshydratation humide.

Tamis Flip-Flow avancé pour les matériaux à tendance aveugle et collants

Le charbon humide, la bauxite, le minerai de fer à forte teneur en argile et les déchets de construction humides présentent des défis de traitement importants. Les médias de criblage standard s'obscurcissent rapidement lors de la manipulation de ces matériaux, provoquant l'encrassement du système. Le Écran à flux inversé utilise un système de conduite à double cadre pour surmonter ce problème.

• Objectif de conception : Un mécanisme d'entraînement résonant permet aux tapis d'écran flexibles en polyuréthane (PU) de se tendre et de se détendre alternativement selon un cycle continu et rapide.
• Impact sur les applications : Ce mouvement génère des forces d'accélération allant jusqu'à 50g sur la surface de l'écran. Ce mouvement intense et sec force les argiles collantes et les matériaux humides à sortir des ouvertures, empêchant ainsi l'aveuglement et garantissant un fonctionnement continu sans temps d'arrêt pour le nettoyage manuel.

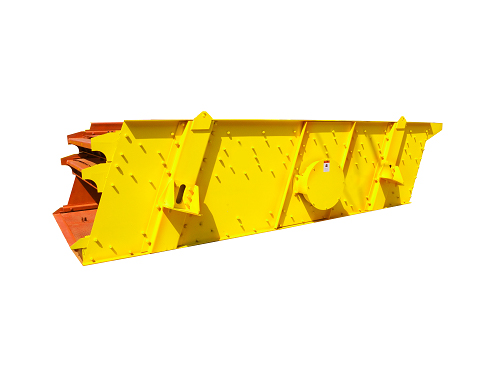

Crible vibrant polyvalent pour le classement des matériaux à plusieurs étages

Le Tamis vibrant sert de principal outil de classement à plusieurs étages pour le dimensionnement secondaire et tertiaire dans les circuits de traitement des minéraux et d'agrégats. Disponibles en profils de mouvement circulaire et linéaire, ces unités peuvent être configurées avec jusqu'à quatre plateaux empilés pour séparer simultanément les matériaux en vrac en plusieurs tailles de produits précises.

• Objectif de conception : Lese systems feature an adjustable structural design that allows operators to fine-tune the stroke length, vibration frequency, and deck inclination angle.
• Impact sur les applications : Cette polyvalence les rend hautement adaptables à l’évolution de la géologie des minerais et aux exigences du marché en matière de taille d’agrégats. Fabrication d'équipements miniers de Shanghai Sanming CO., LTD. intègre cette adaptabilité multi-étages dans ses gammes de produits de base. Construits pour répondre à des normes strictes de contrôle de qualité, leurs unités de tamis vibrant assurent un classement stable et continu des matériaux dans les installations exigeantes de traitement des granulats de sable et de gravier.

Tamis à tambour rotatif (trommel) pour l'exploitation minière et le lavage des alluvions

Le Tamis à tambour rotatif , ou trommel, fonctionne selon un principe de rotation plutôt que d'utiliser des vibrations à haute fréquence. Il est principalement conçu pour l'extraction de l'or alluvial, le traitement de la terre végétale et la manipulation de matériaux fortement contaminés ou liés à l'argile.

• Objectif de conception : Le machine consists of a large, inclined cylindrical drum frame wrapped in perforated screen plates, featuring internal mechanical lifters and an integrated high-pressure spray pipe system.
• Impact sur les applications : Pendant que le tambour tourne, le matériau se soulève et culbute dans un lavage à l'eau à haute pression. Cette action de culbutage mécanique décompose les lourdes billes d'argile et nettoie les minéraux cibles, permettant aux matériaux sous-dimensionnés de passer à travers les ouvertures du tamis dans les circuits de concentration en aval.

Pour aider les ingénieurs de projet à sélectionner la configuration correcte du système, les paramètres techniques et les principales applications de ces cinq catégories d'équipements de criblage minier industriel sont comparés ci-dessous :

Matrice de performance technique des classifications des équipements de criblage minier

En analysant ces critères d'application, les opérations minières peuvent faire correspondre les propriétés de leurs matériaux avec le type d'équipement approprié. Fabrication d'équipements miniers de Shanghai Sanming CO., LTD. fournit ces diverses configurations de machines aux grands projets miniers du monde entier, garantissant que leurs équipements de concassage et de criblage de roches offrent des performances fiables dans les domaines de l'exploitation minière, de la production d'agrégats et de l'utilisation des déchets de construction.

Paramètres d'ingénierie qui définissent l'efficacité des équipements de criblage minier

Le operating efficiency of any heavy-duty mining screening equipment depends on a balance between the physical properties of the incoming feed material and the mechanical settings of the machine itself. Achieving high separation accuracy while maximizing throughput requires project engineers to closely manage both material behavior and machine performance variables.

Caractéristiques des flux et leur impact sur les performances de l'écran

Le physical profile of the raw feed material dictates how it behaves when subjected to mechanical vibration on the screen deck. Variations in the material's moisture and particle sizing can significantly alter processing throughput.

• Teneur en humidité (humidité de surface vs humidité inhérente) : L'humidité inhérente liée à la structure moléculaire de la pierre n'affecte pas le flux du matériau. Cependant, l'humidité de surface (généralement entre 4 % et 10 %) fait que les fines particules se collent les unes aux autres et adhèrent au support de tamisage. Cela conduit à un obscurcissement rapide des ouvertures de l'écran. Lorsque des minéraux riches en argile sont présents, les fines humides forment une pâte dense et collante qui peut complètement boucher les ouvertures du tamis, interrompant ainsi la production.
• Distribution granulométrique (PSD) et particules « de taille proche » : Le percentage of particles whose dimensions closely match the screen openings—specifically those between 75% and 115% of the aperture size—is a primary cause of mechanical pegging. These "near-size" particles become wedged directly into the openings, reducing the available open area and lowering screening efficiency.

Variables d'optimisation opérationnelle

Pour gérer les différentes conditions d'alimentation, les opérateurs peuvent ajuster les paramètres mécaniques clés des équipements de criblage minier industriel afin de maintenir des performances de séparation stables.

• Longueur de course et fréquence de vibration : Le stroke length (amplitude) determines the height to which particles are lifted off the deck, while the vibration frequency (RPM) dictates how many times per minute the material is accelerated. Coarse, heavy materials require a longer stroke length and lower frequency to lift large rocks and prevent bed compaction. Fine materials require a short stroke length combined with a high vibration frequency to break surface tension and allow fines to migrate down to the screen deck.
• Angle d'inclinaison du pont d'écran : Le deck angle directly controls the material's travel speed down the screen. Steeper inclination angles increase material velocity, which thins the material bed and allows for high-capacity throughput. However, this reduces the material's retention time on the deck, which can lower overall separation accuracy. Horizontal setups keep the material on the deck longer, allowing for highly precise sizing, but operate at a lower throughput capacity.

Pour équilibrer ces variables opérationnelles, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. intègre des contrepoids excentriques entièrement réglables et des supports de moteur à angle variable dans ses conceptions d'équipement. Cette flexibilité d'ingénierie permet aux opérateurs d'affiner leur équipement de criblage minier pour s'adapter aux profils changeants des matériaux dans les applications de production de granulats de sable et de gravier, d'exploitation minière et de recyclage des déchets de construction.

Le table below contrasts how these core mechanical adjustments alter material behavior and overall processing performance on the screen deck:

Compromis opérationnels dans l’étalonnage des équipements de criblage minier

En gérant ces paramètres d'ingénierie, les opérateurs peuvent maximiser les performances de leur équipement de criblage minier. Cela garantit un dimensionnement constant des produits et des volumes de production fiables, même lors du traitement de matériaux hautement abrasifs ou de variations saisonnières difficiles de l'humidité.

Stratégies d'entretien intensif et de protection contre l'usure pour les équipements de criblage minier

L’utilisation d’un équipement de criblage minier robuste dans des usines de traitement à fort tonnage soumet la machine à une fatigue mécanique continue et à une usure abrasive sévère. Étant donné que les unités de criblage utilisent des forces dynamiques intenses pour classer les matériaux abrasifs, le maintien d'une disponibilité élevée de l'usine nécessite un programme de maintenance structuré et préventif. Le fait de ne pas gérer ces contraintes mécaniques entraîne des fissures structurelles prématurées, des défaillances de roulements et des temps d'arrêt imprévus des circuits.

Gestion de la fatigue structurelle et des contraintes vibratoires

Le structural frame of a vibrating screen operates under continuous acceleration forces, often reaching up to 6g. This constant cycling makes the equipment highly vulnerable to structural fatigue.

• Construction boulonnée contre soudage : Les connexions soudées traditionnelles sont très sensibles à la fissuration de la zone affectée thermiquement (ZAT) lorsqu'elles sont soumises à des vibrations continues à haute fréquence. Les équipements de criblage miniers modernes et robustes minimisent ou éliminent le soudage sur les principales plaques latérales et traverses structurelles. Au lieu de cela, les composants structurels sont assemblés à l'aide de boulons (fixations mécaniques serties à froid). Ces fixations fournissent une force de serrage permanente à haute résistance et permettent une légère flexion structurelle sans risque de fissuration sous contrainte.
• Protocoles de lubrification de l'excitatrice : Le eccentric exciter bearings endure high dynamic loads and high operational temperatures. Maintaining proper lubrication is critical to prevent premature bearing failure. Operators must choose between oil bath lubrication (ideal for continuous, high-speed, high-temperature operations) and grease lubrication (suited for standard setups and simpler maintenance schedules). Contamination from fine mineral dust must be prevented by utilizing multi-labyrinth sealing arrangements.

Protocoles de remplacement de la doublure d’usure et du support d’écran

Le zones where raw material impacts and flows across the screening machine experience continuous abrasive wear. Protecting these areas is critical to extending the operational life of the underlying steel structure.

• Protection des zones à fort impact : Le feed box, where raw ore drops onto the machine, and the discharge lips experience high impact and velocity wear. These zones should be lined with sacrificial wear plates, such as manganese steel, heavy rubber liners, or polyurethane blocks. These liners absorb the kinetic energy of falling rock and are designed for quick replacement during scheduled maintenance turnarounds.
• Inspection prédictive des médias d’écran : Un tamis usé, déchiré ou mal tendu permet aux roches surdimensionnées de contourner le plateau, contaminant le produit final ou provoquant des problèmes de compactage en aval dans les circuits de broyage fin. La mise en œuvre d'une routine d'inspection standard garantit que les panneaux de tamis, les barres de tension et les bandes tampons en caoutchouc (caoutchoucs à longerons) sont remplacés avant qu'une défaillance structurelle ne se produise.

Pour garantir une durabilité à long terme dans ces conditions d'exploitation difficiles, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. conçoit ses équipements de criblage minier avec des cadres robustes boulonnés et des ensembles d'excitateurs usinés avec précision. Opérant sous un système qualité certifié ISO9001, l’entreprise construit ses machines pour résister à des conditions industrielles sévères. Cette construction robuste aide les opérateurs d'Asie centrale, du Moyen-Orient, d'Amérique du Sud et d'Afrique à maintenir une disponibilité élevée des installations et des cycles de maintenance prévisibles.

Pour aider les équipes de maintenance à planifier les intervalles d'entretien, le tableau ci-dessous présente les principales exigences de maintenance préventive pour les équipements de criblage minier industriel :

Cadre de maintenance préventive pour l’équipement de criblage minier

En adhérant à un programme de maintenance structuré et en utilisant des composants d'usure durables conçus en usine, les exploitants miniers peuvent prolonger considérablement la durée de vie opérationnelle de leur équipement de criblage minier. Cette approche systématique réduit les temps d’arrêt imprévus pour maintenance et abaisse le coût total par tonne des opérations de traitement des granulats et des minéraux de grande capacité.

FAQ technique : informations opérationnelles et dépannage pour les équipements de criblage minier

Naviguer dans les complexités opérationnelles de la classification des matériaux lourds nécessite une compréhension approfondie des principes mécaniques et de la dynamique des matériaux. Vous trouverez ci-dessous les explications techniques et les protocoles de dépannage répondant aux principales questions rencontrées par les ingénieurs d'usine concernant les équipements de criblage minier industriel.

Q1 : Qu’est-ce qui cause l’aveuglement et le rattachement des équipements de criblage minier, et comment y remédier ?

Réponse : L'aveuglement et le chevillage sont deux défaillances mécaniques distinctes qui limitent le flux de matériaux en bloquant les ouvertures du tamis, mais elles sont déclenchées par des caractéristiques de matériaux différentes :

• Aveuglant se produit lorsque l'humidité fait adhérer de fines particules d'argile collantes à la surface des fils du tamis, traversant progressivement les ouvertures jusqu'à ce que l'ouverture soit complètement scellée.
• Rattachement se produit lorsque des particules dures « de taille proche » (celles qui représentent environ 75 % à 115 % de la taille de l'ouverture) se coincent physiquement directement à l'intérieur des ouvertures, bloquant le passage des matériaux sous-dimensionnés.

Pour résoudre l'aveuglement, les opérateurs peuvent mettre en place des ponts à tamis chauffants, installer des panneaux de polyuréthane avec des bandes flexibles autonettoyantes ou déployer des plateaux à billes sous le pont pour détacher les particules coincées. Pour les aliments très riches en argile ou humides, la mise à niveau vers un pont de tamis à flux inversé spécialisé fournit les forces d'accélération intenses nécessaires pour éjecter les matériaux collants hors des ouvertures. Pour un ancrage sévère, le passage d'ouvertures carrées à des fentes rectangulaires allongées ou l'utilisation d'un fin treillis métallique autonettoyant permet aux fils du tamis de fléchir légèrement, libérant ainsi les fragments de roche piégés.

Q2 : Comment calculez-vous la zone de criblage requise pour le traitement du minerai de fer à fort tonnage ?

Réponse : La détermination de la surface de pont requise pour les opérations industrielles repose sur les formules standard établies par la Vibrating Screen Manufacturers Association (VSMA). Le calcul détermine la surface totale (A) en fonction de la capacité nominale et d'une série de facteurs de correction matérielle :

A = T / (C x Fo x Fu x Fm x Fd)

Où T représente le débit d'alimentation total du tamis en tonnes par heure, C représente la capacité de base par pied carré, Fo représente le pourcentage de facteur de matériau surdimensionné, Fu représente le pourcentage de facteur de matériau sous-dimensionné, Fm représente le facteur d'humidité et Fd représente le facteur d'emplacement du pont.

Pour les installations de minerai de fer de fort tonnage, ce calcul garantit que le châssis de la machine est suffisamment large pour maintenir une hauteur de lit de matériau mince (permettant aux fines de migrer vers le média) et suffisamment long pour fournir un temps de rétention suffisant pour une séparation propre.

Q3 : Quand une opération minière devrait-elle choisir un tamis Grizzly plutôt qu’un tamis vibrant standard ?

Réponse : Le choice between these two units depends on where they are positioned in the circuit and the maximum particle size of the incoming feed material. A Grizzly Screen is designed specifically for primary scalping ahead of a primary jaw or gyratory crusher. It features heavy-duty, tapered steel bars capable of handling run-of-mine (ROM) boulders up to 1000 mm, absorbing intense direct impacts from haul trucks.

Un tamis vibrant standard utilise un treillis métallique tissé ou des panneaux en polyuréthane, qui se plieraient ou se briseraient sous les impacts directs du ROM. Les unités vibrantes standard sont déployées dans les circuits de calibrage de produits secondaires, tertiaires et finaux où la taille de l'alimentation a déjà été réduite à moins de 200 mm et des configurations à plusieurs étages sont nécessaires pour séparer simultanément les matériaux en plusieurs fractions précises et commerciales de pierre ou de minerai.

Q4 : Pourquoi le criblage humide est-il plus efficace que le criblage sec pour la classification des minéraux fins ?

Réponse : Lorsque les matériaux fins descendent en dessous de 5 mm, l'efficacité du criblage à sec diminue en raison de l'attraction électrostatique et de l'humidité de surface, ce qui fait que les fines particules adhèrent aux roches plus grosses ou s'agglutinent en agglomérats. Le criblage humide introduit des pulvérisations d'eau à haute pression sur la surface d'alimentation et du pont, ce qui offre des avantages techniques distincts :

• Perturbe l'adhérence de la surface : L'eau élimine les fines particules de la surface des roches plus grosses, garantissant ainsi qu'elles pénètrent dans la couche de stratification.
• Élimine l'agglutination : Le fluid medium disperses fine particles into a consistent slurry, preventing agglomeration.
• Accélère la stratification : Le liquide transporte rapidement les fines à travers le lit de matériau, permettant aux tamis humides à haute fréquence d'obtenir des séparations nettes jusqu'à 45 microns.

Q5 : Comment l'angle d'inclinaison de l'équipement de criblage minier affecte-t-il le temps de rétention et la qualité du produit ?

Réponse : Le deck inclination angle creates a direct trade-off between bulk processing capacity and final product sizing precision:

Pour aider les exploitants miniers du monde entier à équilibrer ces compromis, Shanghai Sanming Mining Equipment Manufacturing CO., LTD. conçoit ses lignes de tamis vibrants polyvalentes avec des mécanismes à pas réglable et des poids excentriques variables. Cette flexibilité de conception permet aux techniciens de terrain d'ajuster facilement l'angle du tamis et le profil de course pour s'adapter aux spécifications changeantes des agrégats ou aux caractéristiques changeantes du minerai.

Q6 : Quels sont les principaux indicateurs indiquant que l’excitateur ou l’arbre excentrique d’un tamis vibrant nécessite une révision immédiate ?

Réponse : Étant donné que le mécanisme d'excitation entraîne les forces dynamiques de la machine, le maintenir en bon état de fonctionnement est essentiel pour protéger l'écran des dommages structurels. Les équipes opérationnelles doivent surveiller trois indicateurs d’alerte principaux :

1. Pointes de température des roulements : La surveillance des boîtiers de roulements via la thermographie infrarouge ou les capteurs PT100 intégrés qui révèlent des températures de fonctionnement supérieures à 85 °C indique un frottement localisé, une dégradation de la graisse ou des rayures sur les bagues internes.
2. Bruit structurel anormal : Des cognements métalliques rythmés, des grincements aigus ou des grondements sévères pendant le fonctionnement indiquent des dommages aux éléments de rouleau internes ou une défaillance de la cage dans les roulements à rotule sur rouleaux.
3. Trajectoires de mouvement orbitales inégales : Si les jauges visuelles de course (cartes de vibration) montées aux quatre coins de la machine montrent des trajectoires d'amplitude inégale, cela indique que les arbres excentriques ne sont pas synchronisés. Ce déséquilibre crée des contraintes de torsion qui peuvent tordre et fissurer les plaques latérales principales si elles ne sont pas corrigées immédiatement.

En surveillant ces indicateurs opérationnels et en adhérant aux directives de maintenance des usines, les usines de traitement peuvent maximiser la durée de vie de leur équipement de criblage minier. Fabrication d'équipements miniers de Shanghai Sanming CO., LTD. soutient sa clientèle internationale dans près de 30 provinces de Chine et sur les marchés d'exportation d'Asie centrale, du Moyen-Orient, d'Amérique du Sud et d'Afrique avec des systèmes de concassage et de criblage de roches robustes fabriqués selon les normes de qualité ISO9001 strictes, garantissant un fonctionnement fiable et à long terme dans les conditions de terrain les plus exigeantes.
